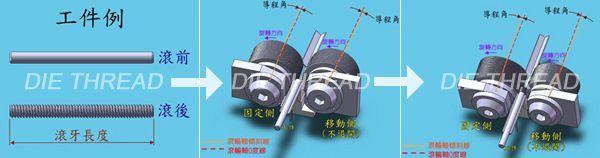

圖一

適用狀況於止付螺絲(DIN913、DIN914、DIN915)及全牙牙條之滾牙加工，使用滾通式/固定式兩用油壓滾牙機。

圖二
兩滾牙輪軸傾斜至工件導程角之角度(工件導程角對照表）。 右側滾牙輪(移動側滾牙輪)不退開，滾牙工件直接由此滾牙輪特有的前端斜度入口送入。

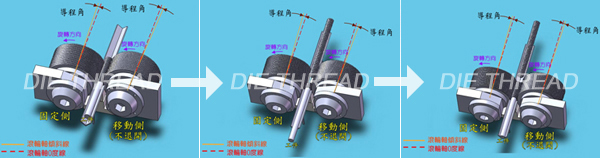

圖三

因兩滾牙輪軸傾斜角度，使滾牙工件被滾牙輪帶動，同時拉入旋轉，滾牙成型。

圖四

因兩滾牙輪軸傾斜角度，使滾牙工件被滾牙輪帶動，同時拉入旋轉，滾牙成型。

圖五

可用手動或自動送料方式，讓滾牙工件一支接一支通過滾牙輪。
圖六

可用手動或自動送料方式，讓滾牙工件一支接一支通過滾牙輪。


使用滾通油壓滾牙輪實際滾牙加工情況
