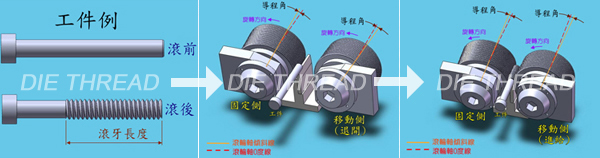

圖1
適用狀況在滾牙長度大於滾牙輪長度，且不能整支工件完全被拉入時，使用滾通/固定兩用型油壓滾牙機。

圖2
兩滾牙輪軸傾斜至工件導程角之角度(工件導程角對照表)。於右側滾牙輪(移動側滾牙輪)退開時，置入被滾牙工件。
圖3

右側滾牙輪進給至牙飽和位置。因兩滾牙輪軸傾斜的角度，使滾牙工件被滾牙輪拉動,一面成型，一面被拉入。

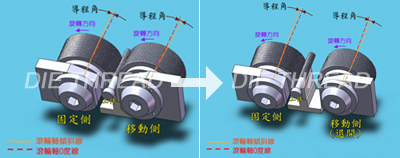

圖四

滾牙加工到所需長度後，滾牙工件前端碰觸到長度定位的微動開關，並退開右側滾牙輪(移動側滾牙輪)。

圖五

取出滾牙工件，完成滾通有退之滾牙加工。


使用滾通油壓滾牙輪實際滾牙加工情況

使用凸輪式滾牙機實際滾牙加工情況
